后疫情時代,裝配式醫院建設將迎來哪些機遇與挑戰?
發布時間:2021-11-18 16:18:09 點擊量:78
在今年抗擊新冠疫情的工作中,由于采用了行業最前沿的裝配式新型建筑方式建造,武漢火神山和雷神山醫院在億萬國人的關注下僅用了10天時間便先后落地建成。在這令人驚嘆的“中國速度”背后,除了一線建設者的辛勤付出,還有建造技術的創新。
裝配式建筑憑借著效率高、成本低、污染少等優勢,被稱為綠色建筑典范,更重要的是解決了特殊時期病人收治的難題。武漢之外,基于疫情發展態勢,全國各地應急收治場所也相繼破土動工。
本文以江蘇為例,就涌現出了諸如揚州市江都區第三人民醫院隔離病房、南京市公共衛生醫療中心應急工程項目等一批優秀案例,無一例外的均采用了BIM技術+裝配式建筑模式。后疫情時代,裝配式醫院建設將會迎來哪些機遇與挑戰?值得我們?nèi)ヌ剿髋c思考。
裝配式建筑是指把建筑需要的墻體、疊合板等預制構件,在企業車間按標準進行生產制造,將預制件運輸?shù)绞┕がF(xiàn)場并通過機械進行拼接裝配的建筑種類,通俗的理解就是“拼積木”式的建筑,把傳統建造方式中的大量現場作業工作轉移到工廠進行,將生產工地變?yōu)?ldquo;總裝車間”。
二 裝配式建筑的特點
裝配式建筑的特點主要表現在以下幾個方面:
1 大量的建筑部品由車間生產加工完成,可以實現標準化、模塊化以及高度集成,具備可復制性。
2 現場大量的裝配作業,比原始現澆作業大大減少,節約勞動力成本。
3 設計、生產、施工一體化,大大縮短建設周期。
4 設計的標準化和管理的信息化,構件越標準,生產效率越高,相應的構件成本就會下降,配合工廠的數字化管理,整個裝配式建筑的性
價比會越來越高。
5節能環保,符合綠色建筑的要求。
一 國家層面政策法規
2016年國務院《關于大力發展裝配式建筑的指導意見》提出“力爭用10年左右的時間,使裝配式建筑占新建建筑面積的比例達到30%”。
2017年住建部《“十三五”裝配式建筑行動方案》提出“到2020年,全國裝配式建筑占新建建筑的比例達到15%以上,其中重點推進地區達到20%以上,積極推進地區達到15%以上,鼓勵推進地區達10%以上”,進一步明確裝配式建筑占比目標等發展規劃。
2020年,國家人社部將裝配式建筑施工員列入國家新職業,并對裝配式建筑施工員進行了職業定義,同時明確裝配式建筑施工員的主要工作任務。
二 地方性政策法規
筆者對2020年全國各省市地區裝配式建筑政策法規進行了整理羅列:
三 政策法規解讀
全國裝配式建筑政策性文件相繼頒布落實,涵蓋了規劃審批、土地供應、基礎設施配套、財政金融等各個方面,有定目標、提要求等硬性手段,也有用地支持、財政補貼、稅費優惠等激勵措施,既給各個省市地區裝配式建筑行業發展指明了方向,同時也為各地方政府結合本地實際情況發展裝配式建筑,制定產業發展規劃奠定了基礎。目前我國31個省市、自治區都已經制定了裝配式建筑發展規劃,整體發展態勢已經形成。
一 基于醫院場景下的應用分析
01優勢
能夠快速組建完成并收治病人,節約人力、物力,符合綠色建筑的環保要求,可以在特殊時期發揮積極、重要的作用。
02局限性
從醫院實際角度出發,由于建筑結構和系統錯綜復雜,對施工工藝要求高,各家醫院建筑都具有自己的特殊性,布局廣、科室多、功能復雜,醫技等特殊要求多,預制構件無法大批量標準化生產,裝配式建筑模式并非常態化。
03應用分析
其著力點還是應該在醫院的整體設計、虛擬建設、BIM技術的應用上。充分發揮裝配式建筑集成化、模塊化的特點,對醫院的各個功能板塊進行集成,提高建設質量和建設效率。
二 裝配式醫院案例介紹
——揚州市江都區第三人民醫院新建隔離病房項目
01項目概況
揚州江都區第三人民醫院為應對新型冠狀病毒感染的突發疫情,春節期間緊急要求提供疑似隔離病區快速智慧建造的解決方案。
在建設團隊的群策群力之下,僅用一晚就完成了滿足傳染病救治要求的“三區兩廊”標準隔離病區方案,隨后迅速完成了涵蓋建筑、結構、水、電、暖、弱電的施工圖。整個隔離病區用地面積708 ㎡,建筑高度6米,建筑面積1400 ㎡,采用集裝箱式快速建造模式,共兩層,每層有16個單人隔離病房,兩層共有32個隔離病房。該項目從啟動建設到交付使用歷時13天,展現了如同武漢“火神山”、“雷神山”一樣的戰“疫”速度。
02裝配式設計
由于本項目基地非常緊張,因此該隔離病房的三個功能模塊均采用最簡潔實用的流線組合。其中病房模塊采用了病房衛浴與醫護緩沖區結合的方式,施工拼裝效率高。
護理單元模塊只設置了治療室、處置室、醫護辦公、洗消室和庫房等護理單元的必需功能,醫護的休息保障區另設在其他樓。醫護衛生通過模塊也是一個高效簡潔的獨立模塊,醫護撤離時有單獨通道與隔間,方便脫防護服、消毒,再進入淋浴間清洗,更衣后離場。
03醫療設施的BIM設計
隔離病房醫療設施的BIM設計包括病房設施(設備帶、負壓送風、回風)、治療室(傳遞窗),以及處置室的醫療家具擺放等。
04裝配式施工
本項目由一系列具有不同醫療或技術保障功能的集裝箱組合而成,項目采用 6m×3 m和6 m×2m兩種標準集裝箱,通過這兩種箱體組合成病房模塊、醫護人員衛生通過模塊以及護理單元模塊,各個單元模塊化系統既可單獨使用,也可相互連接組建成大規模移動醫院,實現既可以共享集裝箱內的設備資源,又便于對病患進行快速、高效的醫療觀察和診治。工地服務也通過云平臺、中航航拍等技術及時了解工地進展,解決疑難問題。
05項目特點和亮點
1采用模塊化設計,工業化生產集成,裝配式建造。
2全周期采用BIM技術,將建筑物以三維的模式呈現,使得構建外形更加清晰形象,節點碰撞檢查更加簡易,構件信息更加準確。
3采用EPC模式,一張藍圖干到底設計、施工和運營使用的一體化溝通機制,直接高效、充分,可實施性強。
一 基于BIM的裝配式建筑信息化應用優勢
裝配式建筑的核心是“集成”,BIM是集成的主線,這條主線串聯起設計、生產、施工、裝修和管理全過程,服務于設計、建設、運維、拆除的全生命周期,可以數字化虛擬,信息化描述各種系統要素,實現信息化協同、可視化裝配,工程量信息的交互和節點模擬機檢驗等全新運用,整合建筑全產業鏈,實現全過程、全方位的信息化集成,對于裝配式建筑的生命周期有著較為關鍵的推動作用。
二 BIM技術在裝配式建筑的應用方式
01 BIM在設計階段的應用
在設計階段,可以將建筑、結構、機電、裝修各專業根據統一的基點、軸網、坐標系、單位、命名規則、深度和時間節點在平臺化的設計軟件中進行建模。通過BIM族庫的建立,匯總構件的種類和規格,形成筑標準化的預制構件庫,在運用時調用構件族、簡單編輯構件的參數、快速便捷設計預制構件。
02 BIM在生產階段的應用
運用BIM三維建模技術可以在設計院形成的構建圖紙上,結合工廠實際生產工藝,進行深化設計。集成信息化加工(CAM)和MES技術的信息化自動加工技術可以將BIM設計信息直接導入工廠中央控制系統,并轉化成機械設備可讀取的生產數據信息,根據構件生產計劃安排,對構件所需要的人工、材料、機械進行管理,對構件生產過程進行控制,對出現的問題進行及時調整[1]。構件生產完成后還可以通過BIM三維模型對比進行質量檢查。
03 BIM在施工階段的應用
在施工階段可以利用BIM軟件建立三維場地模型,動態展現出入口、道路、施工機械設備和臨時堆放場地等,將BIM模型與施工活動進行關聯以表達空間和工序要求?;贐IM可視化進行鋼筋和管線節點碰撞檢查,將檢查后無碰撞的建筑模型整合到施工場地模型中,進行吊裝施工模擬。通過4D施工模擬,與現場項目部一起根據實際施工進度計劃,對關鍵工序進行施工模擬,并組織現場施工人員進行交底,增加工人對施工環境和施工措施的熟悉度,最終輸出施工模擬視頻文件指導預制構件安裝。基于BIM可視化還可以對復雜部位和關鍵施工節點進行碰撞檢測,以提高施工效率和準確率。
不論是政策面的大力扶持,還是現實案例的應用分析,都讓我們看到了裝配式在醫院建設領域的廣闊前景。然而,裝配式建筑在發展中仍然存在不少問題,值得我們?nèi)ニ伎迹?br /> 一 健全標準規范體系
國務院發布的《關于大力發展裝配式建筑的指導意見》中,提出了發展裝配式建筑的八大任務,首要任務就是健全標準規范體系,要求加快編制裝配式建筑國家標準、行業標準和地方標準。規范和標準的建立,對裝配式建筑的設計、生產、施工、驗收、使用維護全過程具有指導作用。
二 加強全過程質量控制
裝配式建筑與傳統建筑相比在耐久性、保溫、防水、抗震性、室內裝飾環境等方面均存在一定的劣勢,而醫院建設標準高,必須建立從預制構件生產、運輸、堆場、吊裝、安裝施工、節點處理直至現場驗收的全過程質量管理體系。預制構件的質量、施工工藝、檢驗標準、管理制度是其中的重點。
三 加強核心技術突破,重視系統集成
現在很多醫療建筑都引入了了裝配式的概念,例如建筑結構體現了裝配式、裝飾材料上運用了裝配式,但大多數是單一體系,缺乏標準化和配套技術的集成。此外,在一些關鍵技術上還不夠成熟,例如機電安裝方面,雖然已經有了運用BIM+DPMA”一體化施工技術的成功案例,但大多裝配式建筑還是采用的傳統模式。如何破局,還需要全產業鏈的同仁共同努力來研發和推廣,積極運用信息化等新技術,大力推廣采用EPC(工程總承包)模式,充分發揮優勢。由點及面,形成合力,完善和健全裝配式應用體系。
四 建立醫療族庫,提高裝配式滲透率
目前裝配式建筑在我國公共建筑尤其是大型醫院建筑中的應用案例并不多,主要是由于醫療建筑的功能布局、醫療流線、綜合管線都相對復雜,一些醫技科室還有特殊需求,大到功能模塊,小到預制構件,都難以達到標準化通用,導致構件開模、攤銷等成本增加,甚至已超過傳統建筑模式,如何克服這一難題?
破局之道還是求同存異。模塊化、集成化程度越高的功能區越具有裝配式應用優勢,例如標準護理單元、標準診療單元,甚至我們的后勤機房,機房?jī)?nèi)的設備與閥門、管路、支架等合理分段、組合,也可以劃分為標準化的單元模塊或組件。通過建立醫療族庫,也就是醫療建筑的數字化產品庫,進行資源整合,通過數字信息化技術運用到裝配式建筑的設計、施工以及今后的運維管理階段,提高裝配式的滲透率。
裝配式建筑憑借著效率高、成本低、污染少等優勢,被稱為綠色建筑典范,更重要的是解決了特殊時期病人收治的難題。武漢之外,基于疫情發展態勢,全國各地應急收治場所也相繼破土動工。
本文以江蘇為例,就涌現出了諸如揚州市江都區第三人民醫院隔離病房、南京市公共衛生醫療中心應急工程項目等一批優秀案例,無一例外的均采用了BIM技術+裝配式建筑模式。后疫情時代,裝配式醫院建設將會迎來哪些機遇與挑戰?值得我們?nèi)ヌ剿髋c思考。
壹 裝配式建筑介紹
一 裝配式建筑的概念裝配式建筑是指把建筑需要的墻體、疊合板等預制構件,在企業車間按標準進行生產制造,將預制件運輸?shù)绞┕がF(xiàn)場并通過機械進行拼接裝配的建筑種類,通俗的理解就是“拼積木”式的建筑,把傳統建造方式中的大量現場作業工作轉移到工廠進行,將生產工地變?yōu)?ldquo;總裝車間”。
二 裝配式建筑的特點
裝配式建筑的特點主要表現在以下幾個方面:
1 大量的建筑部品由車間生產加工完成,可以實現標準化、模塊化以及高度集成,具備可復制性。
2 現場大量的裝配作業,比原始現澆作業大大減少,節約勞動力成本。
3 設計、生產、施工一體化,大大縮短建設周期。
4 設計的標準化和管理的信息化,構件越標準,生產效率越高,相應的構件成本就會下降,配合工廠的數字化管理,整個裝配式建筑的性
價比會越來越高。
5節能環保,符合綠色建筑的要求。
貳 裝配式建筑政策法規解讀
近年來,國家從節能、環保、節約社會資源等各個方面綜合考量,大力提倡發展裝配式建筑,政策端的支持力度也在不斷增強,可謂是重拳頻出,東風不斷。一 國家層面政策法規
2016年國務院《關于大力發展裝配式建筑的指導意見》提出“力爭用10年左右的時間,使裝配式建筑占新建建筑面積的比例達到30%”。
2017年住建部《“十三五”裝配式建筑行動方案》提出“到2020年,全國裝配式建筑占新建建筑的比例達到15%以上,其中重點推進地區達到20%以上,積極推進地區達到15%以上,鼓勵推進地區達10%以上”,進一步明確裝配式建筑占比目標等發展規劃。
2020年,國家人社部將裝配式建筑施工員列入國家新職業,并對裝配式建筑施工員進行了職業定義,同時明確裝配式建筑施工員的主要工作任務。
二 地方性政策法規
筆者對2020年全國各省市地區裝配式建筑政策法規進行了整理羅列:
地區 | 政策法規 |
北京市 | 建立裝配式建筑部品部件質量信息化追溯機制;力爭2020年裝配式建筑占比達到30%以上 |
上海市 | 裝配式建筑項目每平方米最高補貼100元 |
河北省 | 裝配式建筑占城鎮新建建筑面積的20%以上 |
河南省 | 裝配式建筑外墻預制部分的建筑面積不計入容積率 |
山東省 | 2020年裝配式建筑計劃任務33.1萬平方米 |
安徽省 (合肥市) |
實現裝配式建筑全產業鏈總年產值達1000億元 |
江蘇省 |
確保年底全省裝配式建筑占新建建筑面積的30% |
四川省 |
單體建筑裝配率不得低于30% |
重慶市 |
全市裝配式建筑占比超過15%,主城區超過30% |
黑龍江省 |
全年力爭推廣裝配式建筑不少于30萬平方米 |
吉林省 (松原市) |
裝配式建筑最高給予500平方米面積獎勵 |
廣東省 (廣州市) |
不滿足裝配式建筑要求的不得出具施工圖審查合格書;裝配式建筑盡量在設計時申報預評價并不收費 |
廣西省 |
用10年時間使裝配式建筑占比達到30% |
云南省 | 裝配式建筑部品部件納入四新技術與建材推廣目錄 |
三 政策法規解讀
全國裝配式建筑政策性文件相繼頒布落實,涵蓋了規劃審批、土地供應、基礎設施配套、財政金融等各個方面,有定目標、提要求等硬性手段,也有用地支持、財政補貼、稅費優惠等激勵措施,既給各個省市地區裝配式建筑行業發展指明了方向,同時也為各地方政府結合本地實際情況發展裝配式建筑,制定產業發展規劃奠定了基礎。目前我國31個省市、自治區都已經制定了裝配式建筑發展規劃,整體發展態勢已經形成。
叁 裝配式建筑在醫院中的應用
一 基于醫院場景下的應用分析
01優勢
能夠快速組建完成并收治病人,節約人力、物力,符合綠色建筑的環保要求,可以在特殊時期發揮積極、重要的作用。
02局限性
從醫院實際角度出發,由于建筑結構和系統錯綜復雜,對施工工藝要求高,各家醫院建筑都具有自己的特殊性,布局廣、科室多、功能復雜,醫技等特殊要求多,預制構件無法大批量標準化生產,裝配式建筑模式并非常態化。
03應用分析
其著力點還是應該在醫院的整體設計、虛擬建設、BIM技術的應用上。充分發揮裝配式建筑集成化、模塊化的特點,對醫院的各個功能板塊進行集成,提高建設質量和建設效率。
二 裝配式醫院案例介紹
——揚州市江都區第三人民醫院新建隔離病房項目
01項目概況
揚州江都區第三人民醫院為應對新型冠狀病毒感染的突發疫情,春節期間緊急要求提供疑似隔離病區快速智慧建造的解決方案。
在建設團隊的群策群力之下,僅用一晚就完成了滿足傳染病救治要求的“三區兩廊”標準隔離病區方案,隨后迅速完成了涵蓋建筑、結構、水、電、暖、弱電的施工圖。整個隔離病區用地面積708 ㎡,建筑高度6米,建筑面積1400 ㎡,采用集裝箱式快速建造模式,共兩層,每層有16個單人隔離病房,兩層共有32個隔離病房。該項目從啟動建設到交付使用歷時13天,展現了如同武漢“火神山”、“雷神山”一樣的戰“疫”速度。
02裝配式設計
由于本項目基地非常緊張,因此該隔離病房的三個功能模塊均采用最簡潔實用的流線組合。其中病房模塊采用了病房衛浴與醫護緩沖區結合的方式,施工拼裝效率高。
護理單元模塊只設置了治療室、處置室、醫護辦公、洗消室和庫房等護理單元的必需功能,醫護的休息保障區另設在其他樓。醫護衛生通過模塊也是一個高效簡潔的獨立模塊,醫護撤離時有單獨通道與隔間,方便脫防護服、消毒,再進入淋浴間清洗,更衣后離場。

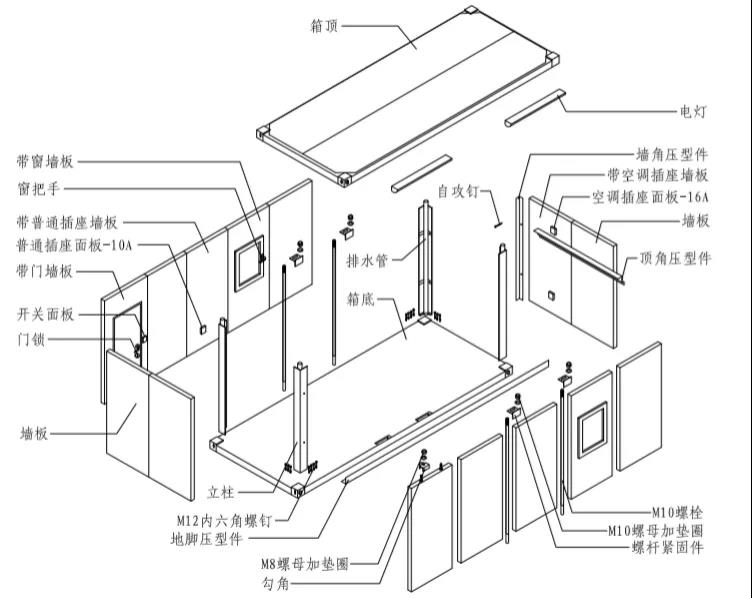

標準化的模塊設計

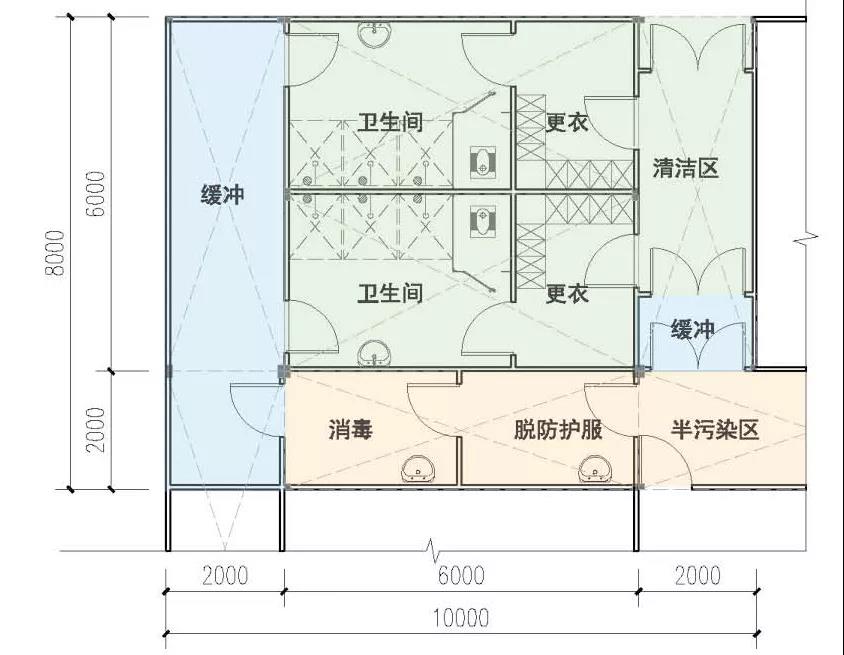

衛生間通過模塊組合

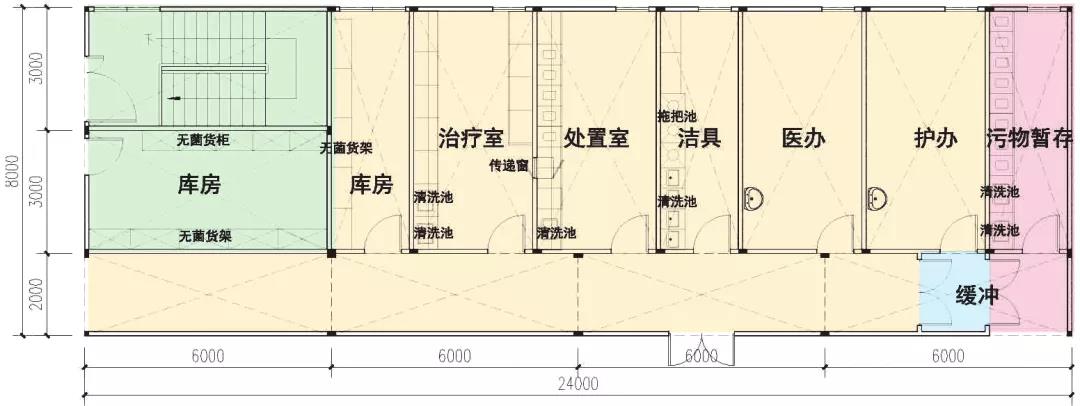

醫護辦公模塊組合

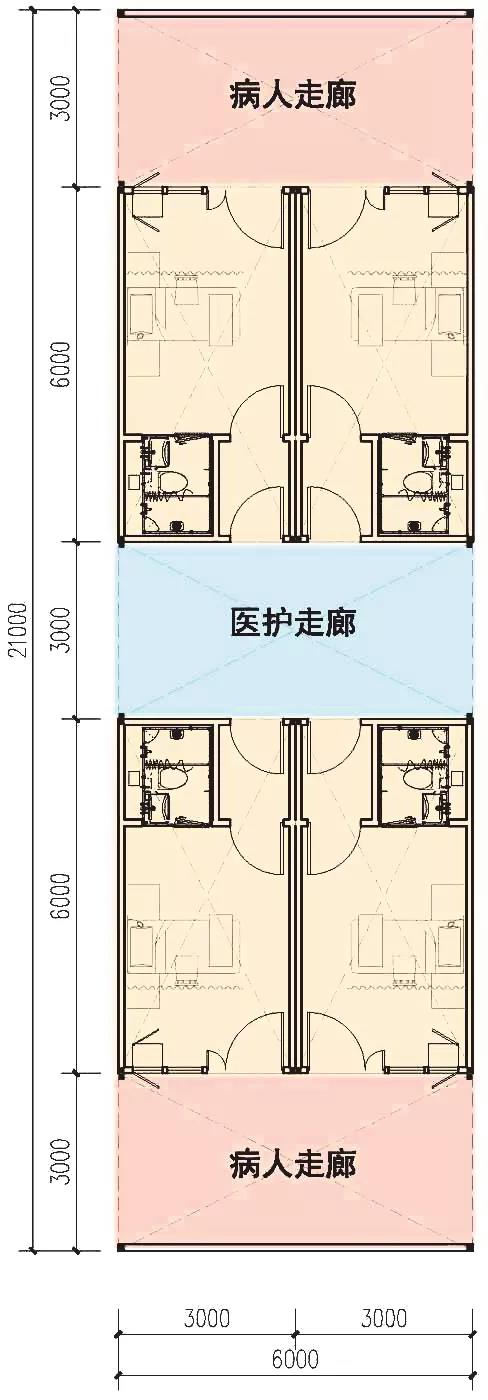

病房模塊組合
03醫療設施的BIM設計
隔離病房醫療設施的BIM設計包括病房設施(設備帶、負壓送風、回風)、治療室(傳遞窗),以及處置室的醫療家具擺放等。
BIM隔離病房室內設計圖
04裝配式施工
本項目由一系列具有不同醫療或技術保障功能的集裝箱組合而成,項目采用 6m×3 m和6 m×2m兩種標準集裝箱,通過這兩種箱體組合成病房模塊、醫護人員衛生通過模塊以及護理單元模塊,各個單元模塊化系統既可單獨使用,也可相互連接組建成大規模移動醫院,實現既可以共享集裝箱內的設備資源,又便于對病患進行快速、高效的醫療觀察和診治。工地服務也通過云平臺、中航航拍等技術及時了解工地進展,解決疑難問題。

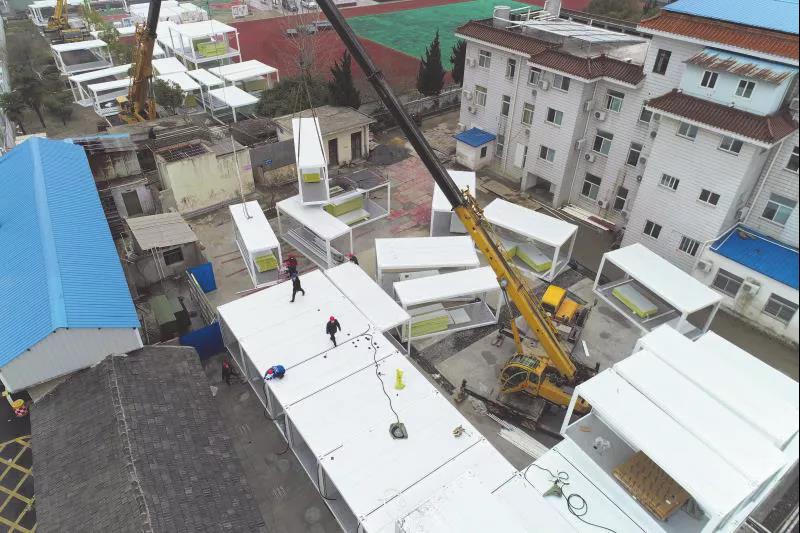

航拍組裝現場
05項目特點和亮點
1采用模塊化設計,工業化生產集成,裝配式建造。
2全周期采用BIM技術,將建筑物以三維的模式呈現,使得構建外形更加清晰形象,節點碰撞檢查更加簡易,構件信息更加準確。
3采用EPC模式,一張藍圖干到底設計、施工和運營使用的一體化溝通機制,直接高效、充分,可實施性強。
肆 基于BIM的裝配式建筑應用研究
一 基于BIM的裝配式建筑信息化應用優勢
裝配式建筑的核心是“集成”,BIM是集成的主線,這條主線串聯起設計、生產、施工、裝修和管理全過程,服務于設計、建設、運維、拆除的全生命周期,可以數字化虛擬,信息化描述各種系統要素,實現信息化協同、可視化裝配,工程量信息的交互和節點模擬機檢驗等全新運用,整合建筑全產業鏈,實現全過程、全方位的信息化集成,對于裝配式建筑的生命周期有著較為關鍵的推動作用。
二 BIM技術在裝配式建筑的應用方式
01 BIM在設計階段的應用
在設計階段,可以將建筑、結構、機電、裝修各專業根據統一的基點、軸網、坐標系、單位、命名規則、深度和時間節點在平臺化的設計軟件中進行建模。通過BIM族庫的建立,匯總構件的種類和規格,形成筑標準化的預制構件庫,在運用時調用構件族、簡單編輯構件的參數、快速便捷設計預制構件。
02 BIM在生產階段的應用
運用BIM三維建模技術可以在設計院形成的構建圖紙上,結合工廠實際生產工藝,進行深化設計。集成信息化加工(CAM)和MES技術的信息化自動加工技術可以將BIM設計信息直接導入工廠中央控制系統,并轉化成機械設備可讀取的生產數據信息,根據構件生產計劃安排,對構件所需要的人工、材料、機械進行管理,對構件生產過程進行控制,對出現的問題進行及時調整[1]。構件生產完成后還可以通過BIM三維模型對比進行質量檢查。
03 BIM在施工階段的應用
在施工階段可以利用BIM軟件建立三維場地模型,動態展現出入口、道路、施工機械設備和臨時堆放場地等,將BIM模型與施工活動進行關聯以表達空間和工序要求?;贐IM可視化進行鋼筋和管線節點碰撞檢查,將檢查后無碰撞的建筑模型整合到施工場地模型中,進行吊裝施工模擬。通過4D施工模擬,與現場項目部一起根據實際施工進度計劃,對關鍵工序進行施工模擬,并組織現場施工人員進行交底,增加工人對施工環境和施工措施的熟悉度,最終輸出施工模擬視頻文件指導預制構件安裝。基于BIM可視化還可以對復雜部位和關鍵施工節點進行碰撞檢測,以提高施工效率和準確率。
伍 裝配式醫院建設的思考與展望
不論是政策面的大力扶持,還是現實案例的應用分析,都讓我們看到了裝配式在醫院建設領域的廣闊前景。然而,裝配式建筑在發展中仍然存在不少問題,值得我們?nèi)ニ伎迹?br /> 一 健全標準規范體系
國務院發布的《關于大力發展裝配式建筑的指導意見》中,提出了發展裝配式建筑的八大任務,首要任務就是健全標準規范體系,要求加快編制裝配式建筑國家標準、行業標準和地方標準。規范和標準的建立,對裝配式建筑的設計、生產、施工、驗收、使用維護全過程具有指導作用。
二 加強全過程質量控制
裝配式建筑與傳統建筑相比在耐久性、保溫、防水、抗震性、室內裝飾環境等方面均存在一定的劣勢,而醫院建設標準高,必須建立從預制構件生產、運輸、堆場、吊裝、安裝施工、節點處理直至現場驗收的全過程質量管理體系。預制構件的質量、施工工藝、檢驗標準、管理制度是其中的重點。
三 加強核心技術突破,重視系統集成
現在很多醫療建筑都引入了了裝配式的概念,例如建筑結構體現了裝配式、裝飾材料上運用了裝配式,但大多數是單一體系,缺乏標準化和配套技術的集成。此外,在一些關鍵技術上還不夠成熟,例如機電安裝方面,雖然已經有了運用BIM+DPMA”一體化施工技術的成功案例,但大多裝配式建筑還是采用的傳統模式。如何破局,還需要全產業鏈的同仁共同努力來研發和推廣,積極運用信息化等新技術,大力推廣采用EPC(工程總承包)模式,充分發揮優勢。由點及面,形成合力,完善和健全裝配式應用體系。
四 建立醫療族庫,提高裝配式滲透率
目前裝配式建筑在我國公共建筑尤其是大型醫院建筑中的應用案例并不多,主要是由于醫療建筑的功能布局、醫療流線、綜合管線都相對復雜,一些醫技科室還有特殊需求,大到功能模塊,小到預制構件,都難以達到標準化通用,導致構件開模、攤銷等成本增加,甚至已超過傳統建筑模式,如何克服這一難題?
破局之道還是求同存異。模塊化、集成化程度越高的功能區越具有裝配式應用優勢,例如標準護理單元、標準診療單元,甚至我們的后勤機房,機房?jī)?nèi)的設備與閥門、管路、支架等合理分段、組合,也可以劃分為標準化的單元模塊或組件。通過建立醫療族庫,也就是醫療建筑的數字化產品庫,進行資源整合,通過數字信息化技術運用到裝配式建筑的設計、施工以及今后的運維管理階段,提高裝配式的滲透率。
結 語
裝配式建造技術順應了現代工業化建設趨勢,也與綠色醫院建筑的理念相符合,期待未來能在技術引領和政策推動下繼續挖掘其應用優勢,助力醫院建設及全生命周期運行、管理。
